概述
CMB073N15是場效應半導體(Cmos)開發的一款具有“高能效、高功率密度、高可靠性”三重優勢于一體的功率MOSFET，已成為電力電子、汽車電子、工業控制、可再生能源領域的理想選擇。
一、封裝形式

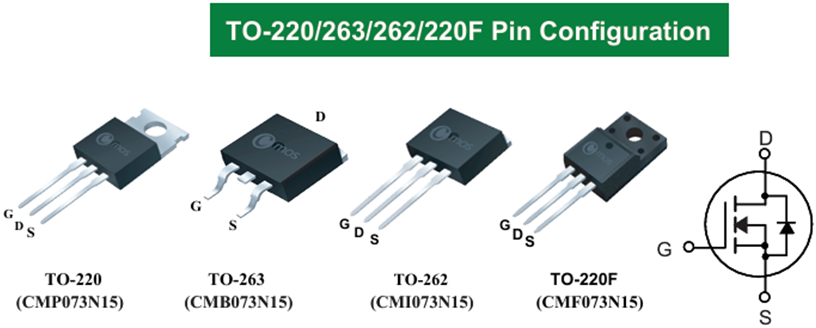

下面是CMB073N15的封裝形式和內部拓?fù)鋱D，提供了TO-220、TO-263、TO-262、TO-220F四種封裝，極大地豐富了用戶之選擇，并且可提供定制化封裝。

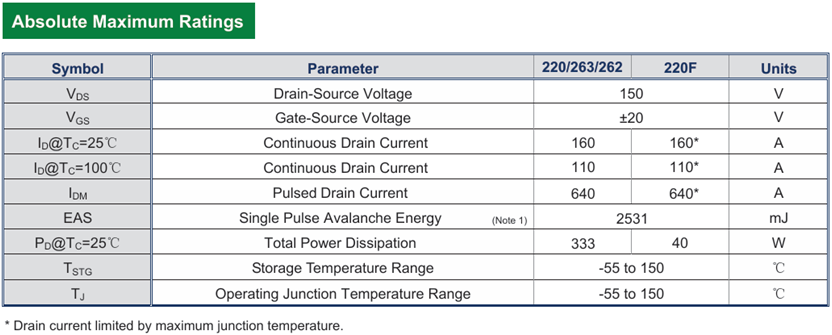

二、基礎參數
CMB073N15是一款高性能的N溝道功率MOSFET，采用先進的柵裂工藝技術，專為高能效、高功率密度應用設計。其關鍵參數包括：
電壓等級：150V
持續漏極電流：160A（@TC=25℃）
超低導通電阻：RDS(on) = 7mΩMax（@VGS=10V）
優化開關特性：低柵極電荷(Qg)與低反向恢復時間
優秀的散熱能力：厚銅框架封裝的TO-220、TO-263、TO-262，熱阻值RθJC只有0.38℃/W,在兼顧散熱的同時為PCBA的安裝提供了便捷
憑借出色的電氣性能和可靠性，CMB073N15成為工業、汽車及新能源領域的理想選擇。
三、核心優勢
核心優勢
1. 高效率與低損耗
超低RDS(on)顯著降低導通損耗，提升系統能效，尤其在高壓大電流場景中。
優化的開關特性減少高頻應用中的開關損耗，適配PWM控制需求。
2. 卓越的散熱能力
搭配底部厚銅散熱框架的TO-263、TO-262、TO-220封裝，支持高效的熱傳導性，保障了高功率工況下的穩定運行。
3. 高可靠性設計
通過IATF-16949認證，滿足汽車電子嚴苛環境要求。
強抗雪崩能力（EAS=2531mJ），適應感性負載在開關瞬態形成di/dt巨大的沖擊。
4. 綠色節能
符合RoHS標準，助力低碳化能源系統設計。
四、應用推薦
典型應用場景推薦
1. 工業電源與伺服驅動
場景價值：適用于AC-DC電源模塊、工業變頻器及伺服電機驅動器。
用戶收益：低導通損耗減少了器件發熱，提升電源轉換效率；高頻開關支持更高功率密度設計，縮小設備體積。
2. 新能源與儲能系統
場景價值：光伏逆變器后級、電池管理系統（BMS）及儲能UPS（功率轉換系統）。
用戶收益：150V耐壓覆蓋48V/60V光伏逆變系統儲能模塊母線需求；高頻開關響應優化MPPT系統（Maximum Power Point Tracking）算法效率。
3. 電動汽車與充電設備
場景價值：車載充電機、DC-DC轉換器及電機驅動逆變器。
用戶收益：高電流承載能力適配電機峰值功率需求。
4. 消費類高性能設備
場景價值：高端無人機電調、大功率LED驅動電源。
用戶收益：輕量化設計（低寄生參數）提升動態響應，優化終端用戶體驗。
五、設計建議
驅動優化：建議柵極驅動電壓VGS=10V以充分發揮低RDS(on)特性，同時可并聯RC緩沖電路抑制電壓尖峰。
散熱管理：推薦PCB布局中預留足夠銅箔面積或添加散熱器，確保結溫（Tj）低于125℃（經驗值）。
EMI控制：低體二極管反向恢復特性可減少高頻振鈴，但仍需結合適當?shù)臇艠O電阻與磁屏蔽設計。
結語
CMB073N15憑借其高效能、高可靠性與廣泛適配性，正成為工程師應對嚴苛電力電子挑戰的優選方案。無論是工業自動化升級，還是新能源系統創新，它都能以卓越性能助力客戶縮短開發周期、降低系統成本并提升市場競爭力。
立即聯系我們的技術團隊，獲取樣品與定制化應用支持！
型號速查：CMB073N15
關鍵參數： VDS=150V, ID=160A, RDS(on)=7mΩ(@VGS=10V)
聯系我們：m.turkeyworld.net
（注：實際應用中請以官方數據手冊為準，結合具體工況驗證設計。）
