Cmos優勢物料推選二：CMD4932
Cmos優勢物料推選二：CMD4932
能量損耗一直是電子電路關注的焦點。在電子電路應用中，電能一般轉換為兩部分即推動負載正常做工和轉換成熱量散失掉，而熱量導致元器件溫升過高又反過來抑制半導體器件的性能，半導體器件的溫升與性能相互制約，所以在電子電路中控制半導體器件的溫度變得尤為重要。而場效應管作為現代電路中最關鍵的元器件之一，了解其在電路應用中的工作特點，對于發揮其特性變得尤為重要。一般認為，在高頻電路應用中，場效應管的主要損耗是開通損耗和關斷損耗；在低頻應用電路中，主要是以導通損耗為主；在感性負載中還存在續流損耗。
CMD4932是廣東場效應有限公司推出的一款低壓P溝道溝槽型功率場效應管。CMD4932具有卓越的穩定性，已在無刷電機、LED燈控、汽車電子等行業得到廣泛應用。
封裝形式

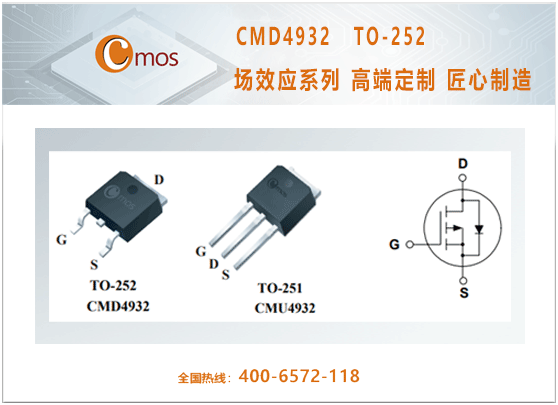

Cmos考慮到用戶不同的使用場景，CMD4932場效應管提供TO-252和TO-251兩種不同封裝形式可供選擇，具體內部拓?fù)浣Y(jié)構如下圖所示：
卓越的電氣特性
耐壓和過流能力

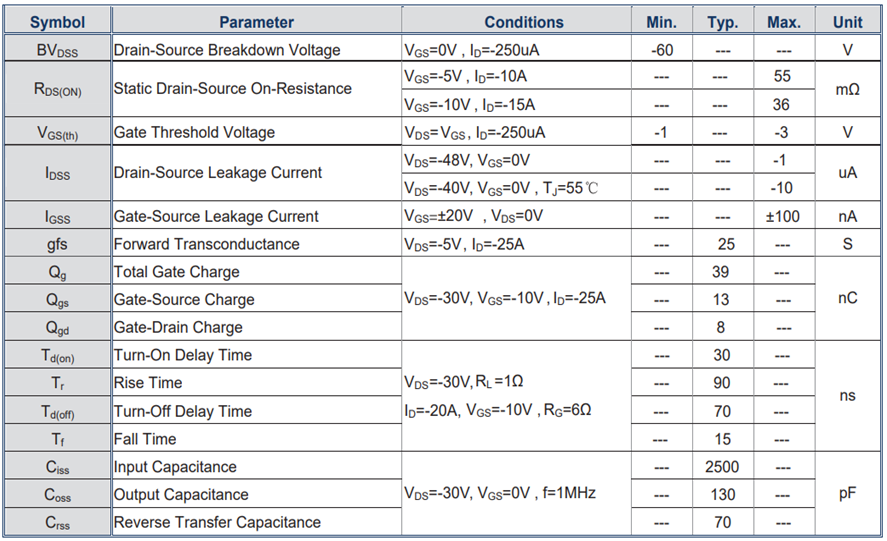

CMD4932場效應管是一款低壓P溝道場效應管，其工作電壓為VDS=-60V，在Tc=25℃，柵極開啟電壓VGS小于-3V，此時MOS管將處于完全導通狀態，流過DS的持續工作電流ID=-30A,可以看出具有較高的功率輸送能力，這種特性用在無刷電機全橋驅動方案，LED燈控、安防產品等領域效果卓越,性能穩定。
優秀的熱控能力
在電子電路設計中，能耗一直是設計工程師考慮的重點，受限于材料的溫度系數特性、制造電子元器件工藝的特點和集成電路的噪聲都會引起額外的電能損失，這些電能都是通過轉化成熱量消耗掉。作為一名合格電子設計工程師，不僅在畫板時要斟酌布線，減少電磁干擾，更要懂得識料用料。場效應管作為現代電子電路關鍵性元器件之一，在實際應用中要求有足夠的控?zé)嵘崮芰Α?/span>
應用在電路中的場效應管它的實際性能既受到自身相關參數影響又受制于電路寄生特征的影響，然而具體應用電路中的寄生參數是無法通過具體公式計算的，最好的辦法便是拿著示波器進行大量嚴密的測量。盡管如此，廣東場效應半導體有限公司根據自己多年的開發經驗和對電子電路的研究，總結了大多數常見應用電路MOS管選型指南，比如：在鋰電池保護板中，要求MOS自身?yè)p耗要小，內阻要低；在LED燈控方面，要考慮MOS的開關瞬間損耗，因?yàn)檫^(guò)高的開關頻率導致MOS管主要損耗集中在管子開關瞬間，而這個瞬間控制輸入輸出電容顯得尤為重要；比如存在較大過流的電路，一定要求MOS管導通內阻很低；再比如應用MOS管放大功能的功放，要求MOS管工作在恒流區……
CMD4932是一款綜合性能優越的場效應管，應用在諸多領域表現出卓越的穩定性，當然它的應用電路不僅限于此，還有更多的應用場景等待開發。
廣東場效應半導體有限公司是一家擁有20多年市場經驗集開發、設計、生產和銷售于一體，多業務、多維度經營的綜合性半導體企業。具備半導體獨立封測能力，具有自主創新的芯片設計能力，具有掩膜版專利技術等十多項專利發明和適用技術。產品已經覆蓋汽車電子、通訊設備、工業控制、智能家居、消費類電子等諸多領域；產品應用在客戶端，表現出卓越的性能，獲得了市場的認可。
時間在變，服務在變，唯一不變的就是品質。我們狠抓質量，一貫認為質量要從源頭抓起；匠心制造，嚴控每一顆產品，就是要保證交付給客戶的每一顆產品不會出現差錯。感謝大家長期以來對廣東場效應半導體有限公司的關注與支持。我們將一如既往，以更專業務實的態度為您服務！
