CMD150N03/CMU150N03：完美適配應急電源的MOSFET
在現代電力電子設備中，MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）作為集成電路核心控制器件之一，由于其低功耗、優越的響應速度，廣泛應用于應急電源轉換和電機驅動等電路中。廣東場效應半導體有限公司推出CMD150N03/CMU150N03 MOSFET產品，經受住了客戶的檢驗，廣受市場好評。
MOS管在電力電子中扮演著重要角色，其性能直接影響整個電路的效率和穩定性。根據半導體物理學，MOS管的導通電阻（RDS(on)）和熱管理性能（RθJC）是決定其開關性能和耐用性的關鍵因素。低導通電阻可以減少導通損耗，提高效率，而良好的熱管理性能可以確保在高功率條件下器件不會過熱，從而延長其使用壽命。
卓越的電氣特性

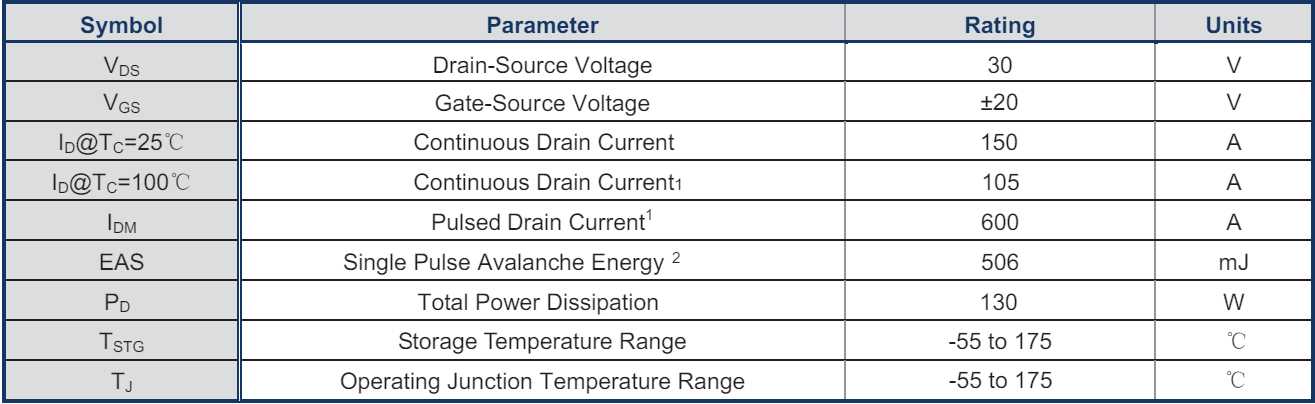

CMD150N03/CMU150N03 MOSFET主要電氣特性包括：
耐壓與電流能力：CMD/U150N03 MOSFET的耐壓（BVDSS）為30V，在25℃條件下，其最大連續漏極電流（ID）可達150A。這使得CMD150N03/CMU150N03 MOSFET具有卓越的過流能力和較高的功率輸出，在應用中表現出色，特別適合于需要高功率輸出的應急電源領域。
低導通電阻：在柵極電壓（VGS）為10V時的導通電阻（RDS(on)不超過2.6mΩ。低導通電阻不僅降低了器件在動態狀態下的輸入功耗，還提高了整體電路的能效，電源的換效率更高。

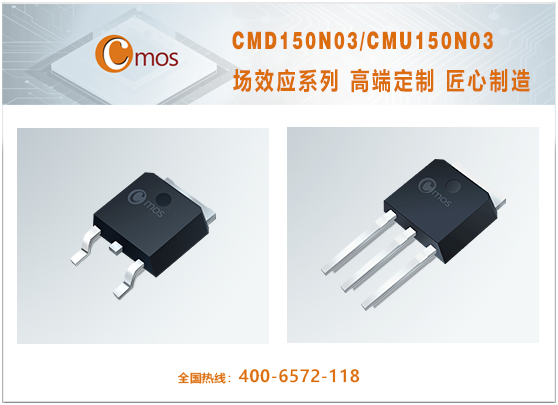

熱管理性能：CMD150N03/CMU150N03采用TO-252/TO-251兩種封裝，具有良好的熱管理性能，其結到殼的熱阻（RθJC）為1.15℃/W。這意味著在較大功率工作時，器件能夠有效地將熱量散發出去，防止過熱，從而提高系統的穩定性和可靠性。
功耗與開關性能：CMD150N03/CMU150N03的最大功耗為130W，具備較快的開關速度和良好的可靠性。其閾值電壓（VGS(th)）不超過2.5V，確保在低電壓控制下也能安全工作。此外，其單次雪崩能量EAS達到500mJ以上，意味著該MOS管可以在雪崩和換相模式下承受高能量脈沖，進一步提升了其在苛刻應用環境中的耐用性和可靠性。
CMD150N03/CMU150N03 MOSFET管采用的TO-251/TO-252封裝提供了良好的散熱途徑，這在高功率應用中尤為重要。其耐壓和電流能力使其能夠在各種高應力環境下穩定工作。通過優化半導體材料和制造工藝，廣東場效應半導體有限公司成功地將這些特性集成到CMD150N03/CMU150N03中，使其在電源轉換應用中表現出優秀的性能。
MOS廣泛的使用范圍
CMD150N03/CMU150N03 MOSFET管由于其優異的特性，兼容多種應用場景，大量使用于需要低導通功耗，大功率輸出的開關電源、逆變電路、等轉換器控制開關網絡中。
CMD150N03/CMU150N03本身的大電流能力，結合其低導通電阻和快速的開關速度，使其能夠在高頻操作下仍保持高效穩定的性能，為應急電源領域能量的轉換與傳遞提供了可靠的解決方案。
